الدرس الأول: أنواع الروافع

لاحظ الصورة في الكتاب المدرسي ص9:

ثم ضع علامة (صح) أمام العبارة التي تعبر عن صفات تشترك فيها هذه الآلات وعلامة (خطأ) امام العبارة التي تعبر عن صفات غير مشتركة:

تتشابه جميع الآلات في الشكل والحجم. (خطأ)

تتكون جميع الآلات من ساق متينة (مستقيمة أو منحنية). (صح)

تستخدم هذه الآلات لتحريك جسم ما. (صح)

يؤثر شخص بقوة على كل آلة. (صح)

توجد نقطة ثابتة ترتكز عليها كل آلة. (صح)

نشاط: أكتشف أهمية الروافع

فيما يلي مجموعة صور لبعض الروافع، لاحظ كل رافعة، ثم اكتب اسمها والوظيفة التي تقوم بها:

اسم الرافعة: ماسك الثلج. - اسم الرافعة: مكنسة يدوية. اسم الرافعة: عصا الهوكي.

الوظيفة: التقاط الثلج. - الوظيفة: تنظيف الأسطح. الوظيفة: تحريك الكرة.

اسم الرافعة: ملقط. - اسم الرافعة: العتلة. - اسم الرافعة: كسارة البندق.

الوظيفة: امساك الاشياء الدقيقة. - الوظيفة: تحريك الأجسام الضخمة. - الوظيفة: نزع القشرة.

يرجع للطالب.

يعتقد البعض أن الروافع التي لا توفر الجهد غير مفيدة في الحياة اليومية، هل تؤيد هذا الاعتقاد؟ بين رأيك مدعوماً بالأدلة.

يرجع للطالب.

1. اكتب المفهوم العلمي الذي تدل عليه كل عبارة مما يلي:

أ. نقطة ثابتة ترتكز عليها ساق متينة.

نقطة الارتكاز.

ب. ساق متينة تتحرك حول نقطة الارتكاز، كما تؤثر عليها قوة ومقاومة.

الرافعة.

ج. روافع تكون فيها نقطة الارتكاز بين القوة والمقاومة.

روافع النوع الأول.

د. روافع تكون فيها القوة بين المقاومة ونقطة الارتكاز.

روافع النوع الثالث.

هـ. روافع تكون فيها المقاومة بين القوة ونقطة الارتكاز.

روافع النوع الثاني.

2. أكمل العبارات التالية:

أ. الروافع تجعل أداء المهام أكثر سهولة عن طريق تكبير قوة أو تكبير مسافة أو زيادة السرعة.

ب. تعد العتلة رافعة من النوع الأول بينما المكنسة اليدوية رافعة من النوع الثالث.

ج. من الأمثلة على روافع نوع الأول العتلة، المقص.

د. من الأمثلة على روافع النوع الثاني كسارة البندق، عربة الحديقة.

هـ. من الأمثلة على روافع النوع الثالث مكنسة اليدوية، ماسك الحلوى.

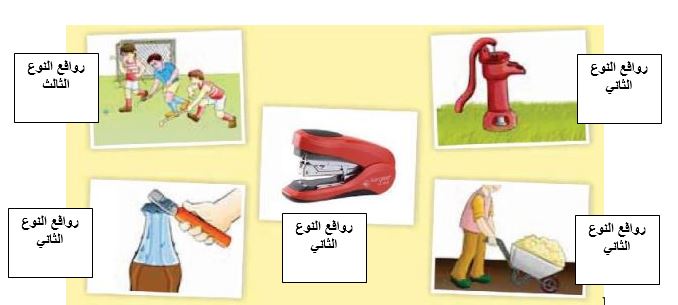

3. صنف الآلات التالية حسب نوع الرافعة:

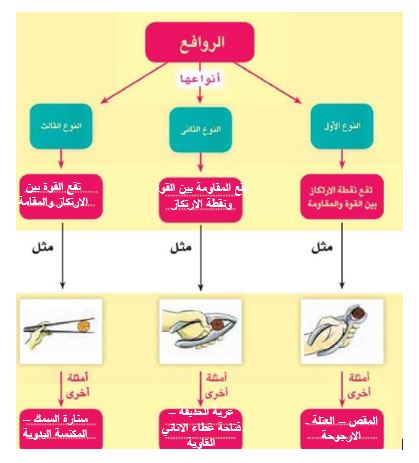

4. أكمل المخطط التالي:
