الدرس الثاني: قانون الروافع

مستعيناً بالكتاب المدرس ص15 دون النتائج في الجدول التالي:

يرجع للطالب.

1. أكمل العبارات التالية:

أ. ينص قانون الروافع على القوة × ذراعها = المقاومة × ذراعها.

ب. نوع الروافع الذي يوفر الجهد دائماً هو روافع النوع الثاني بينما نوع الروافع الذي لا يوفر الجهد دائماً هو روافع النوع الثالث.

ج. توفر روافع النوع الأول الجهد إذا كان ذراع القوة أكبر من ذراع المقاومة.

د. تتساوى القوة مع المقاومة في الروافع إذا كان ذراع القوة = ذراع المقاومة.

2. علل لما يأتي:

أ. توفر روافع النوع الثاني المجهود دائماً.

لأن ذراع القوة دائماً أكبر من ذراع المقاومة.

ب. لا توفر روافع النوع الثالث المجهود دائماً.

لأن ذراع القوة دائماً أصغر من ذراع المقاومة.

ج. يمكن أن تتساوى القوة مع المقاومة في ورافع النوع الأول فقط.

لتساوي ذراع القوة مع ذراع المقاومة.

د. بعض الروافع ذات أهمية للإنسان على الرغم من أنها لا توفر الجهد.

لأن لها وظائف أخرى منها تجنب المخاطر او الدقة في أداء العمل.

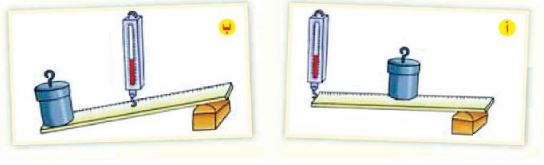

3. حدد أيا من الروافع التالية يوفر المجهود مع ذكر السبب:

الرافعة الأولى، لأن ذراع القوة أكبر من ذراع المقاومة.

4. رافعة من النوع الأول القوة المؤثرة عليها تساوي 500 نيوتن وطول ذراعها 20 سم تؤثر على مقاومة مقدارها 300 نيوتن، فاحسب ذراع المقاومة.

القوة × ذراعها = المقاومة × ذراعها.

500 × 20 = 200 × ذراعها، ذراع المقاومة = 500× 20 / 200 =50 سم
